2022系统门窗选购指南——教你看懂型材截面结构

对于门窗小白来说，弄懂型材结构的难易程度不亚于高考。但学会看型材结构又是选到一款好门窗的必备技能，今天就帮大家梳理一下。

即门窗的气密性、水密性、抗风压性、隔音性、保温隔热性，那就让我们从型材结构去看门窗5性。

当然，型材结构只是影响门窗5性优劣的因素之一，今天暂时不讨论其他的。

从密封胶条和排水设计看气密性、水密性

气密性和水密性是门窗五性中的一对好兄弟，漏气必漏水，漏水也必漏气，都和密封胶条息息相关。

水密性好理解，那气密性是啥呢？国标里把气密性定义为： 空气通过门窗缝隙渗透到室内的能力。门窗气密性不好，最明显的感受就是漏风、开空调或者暖气更耗电、一天没打扫桌面柜子上满是灰尘等等。

3道密封

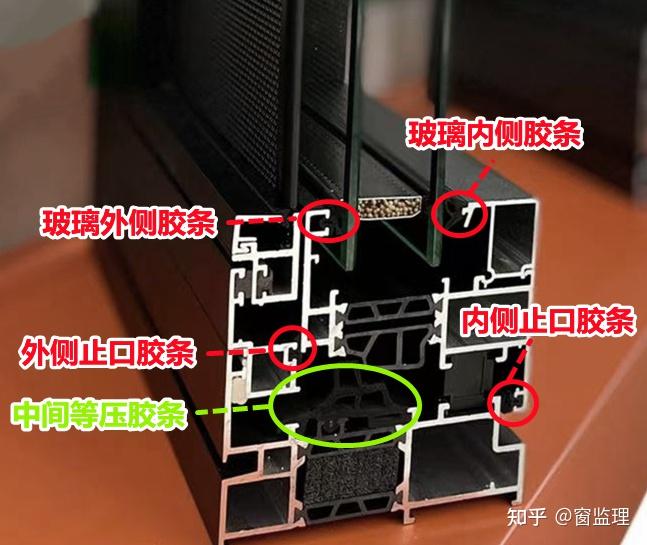

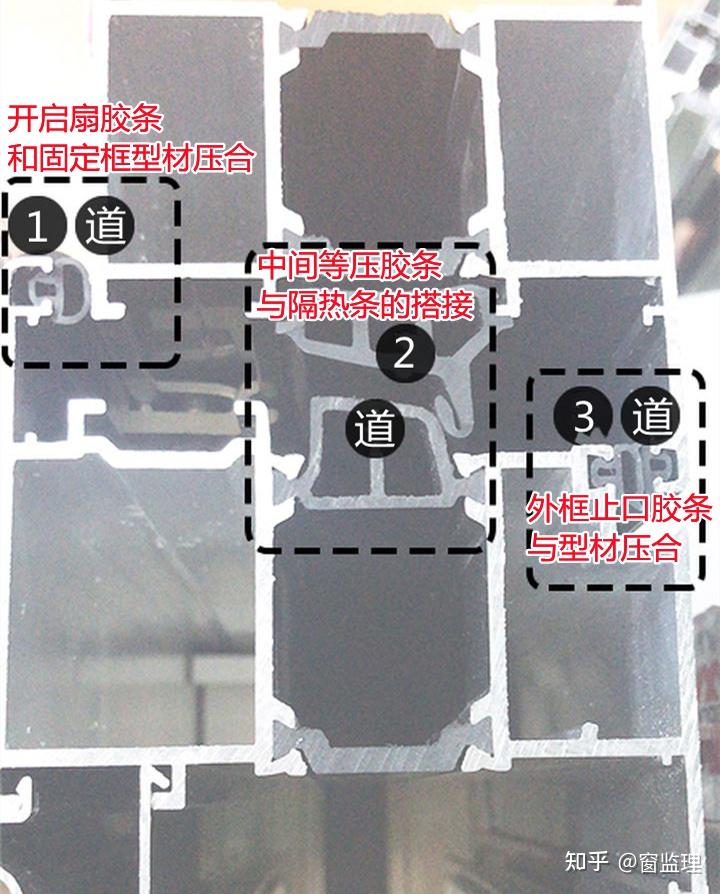

门窗一般采用3道密封来保证气密性和水密性，分别是开启扇胶条和固定框型材压合、中间等压胶条与隔热条的搭接、外框止口胶条与型材压合。

胶条的设计是缝隙形成的关键，通过这些胶条的紧密压合，阻断室内外空气的交换。

室内的暖气跑不出去，对于空气质量差的地区也能阻断室外污浊空气进入室内。同时，防止雨水渗漏。

对于水密性来说，中间密封胶条尤为关键，业内将它称为等压胶条，也叫鸭嘴皮条。

因为在风的作用下室外会对室内产生一股压力，雨水就会被这股压力顺着缝隙挤进室内。

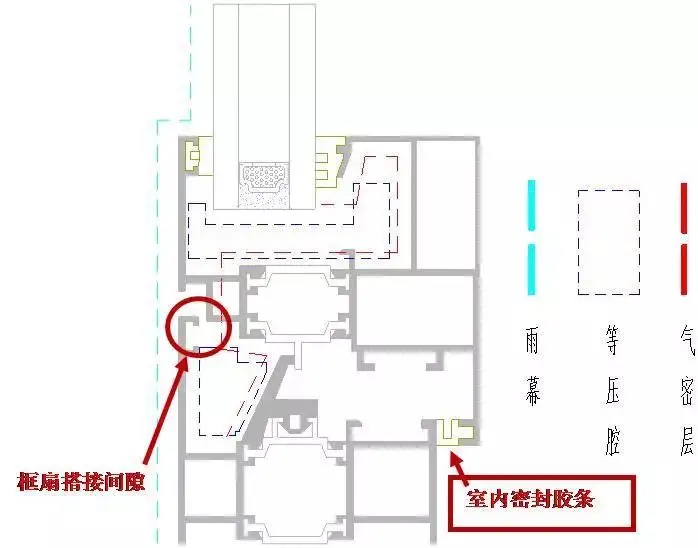

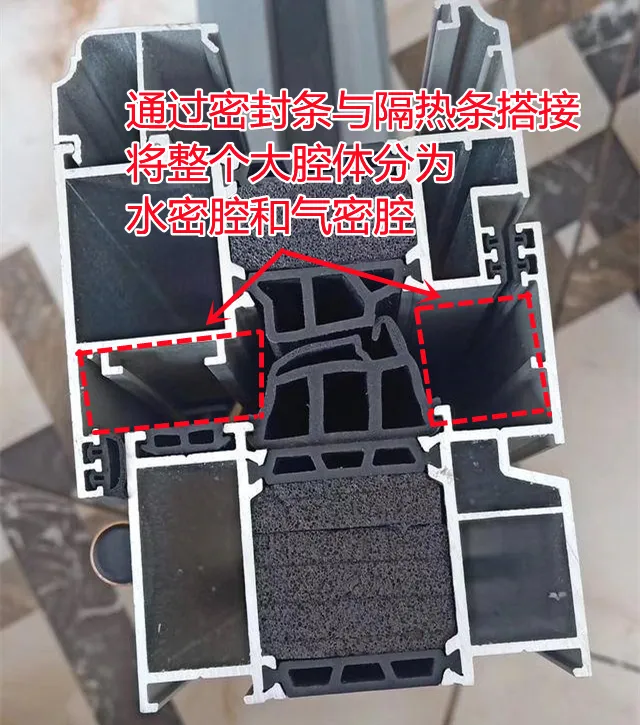

而中间的等压胶条能将框扇间空腔分为2个腔室，外侧为水密腔室，内侧为气密腔室。在外侧形成等压腔，等压腔内的压力与室外的压力相等，水自然就无法进入到气密腔室，并根据虹吸原理，雨水通过自身重力往外部流出。

3道密封是现在市面上大多系统窗的标配了，但你还是会发现一些德系品牌门窗结构中，没有室外侧窗框与开启扇位置的密封。

这是出于对排水的考虑，因为这里的胶条在风大雨大的天气时，室外和型材内的压力差可能会让雨水堵在排水孔没办法顺利排出，导致雨水积压在外侧腔体。

如果没有外框胶条，就能和下方的排水孔形成等压腔体，也就消除了压力差，让雨水通过排水孔流出室外。

不过这种大风大雨，风又恰巧正向吹住排水孔的情况不常见；且有外框胶条的门窗结构，也可以通过多开排水孔，扩大排水孔的方式让风与积水产生交互。

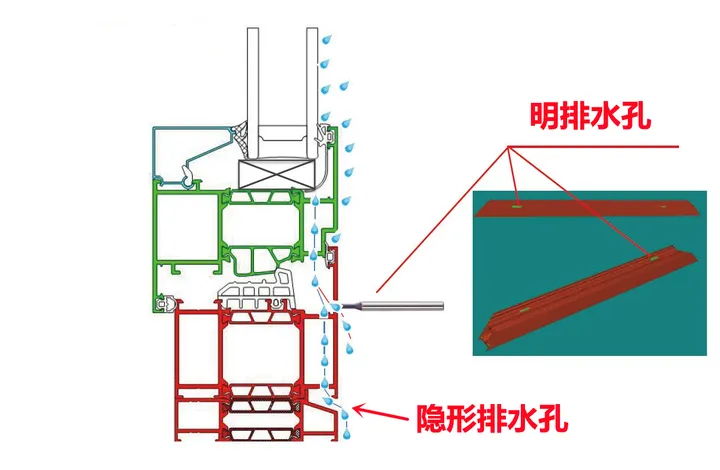

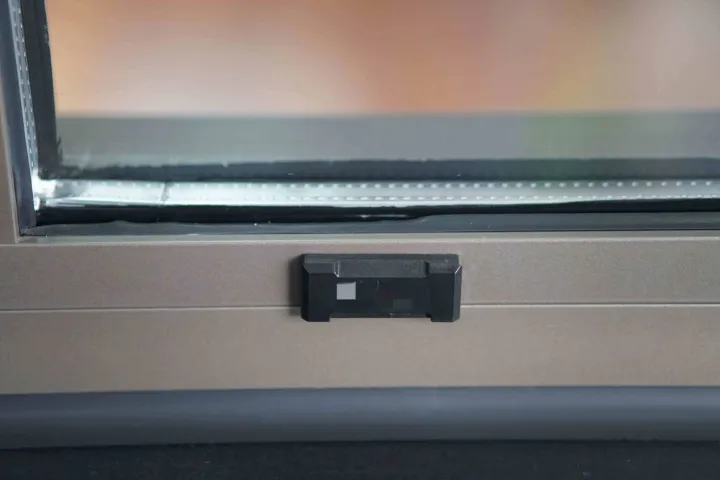

但如果是明排水口，注意要有排水孔盖，防止恶劣天气时雨水随风倒灌，防止内部水被风阻力阻挡外流。

玻璃与型材连接处密封

除了上面说到的3道密封，一般玻璃内外侧与型材连接的地方也会有2到密封。主要是为了保护玻璃，因为玻璃是脆性材料，不能和型材直接接触，有安全隐患，同时也保证此处的气密性和水密性。

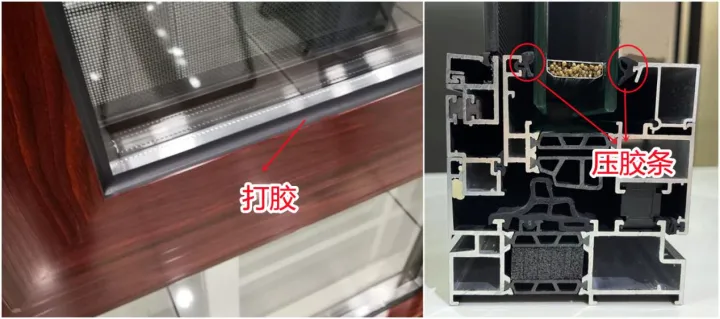

这里一般分为压胶条和打胶两种，关于哪种方式更好这个问题，一直争论不休。

目前市面上压胶条的方式多，原因有3个：

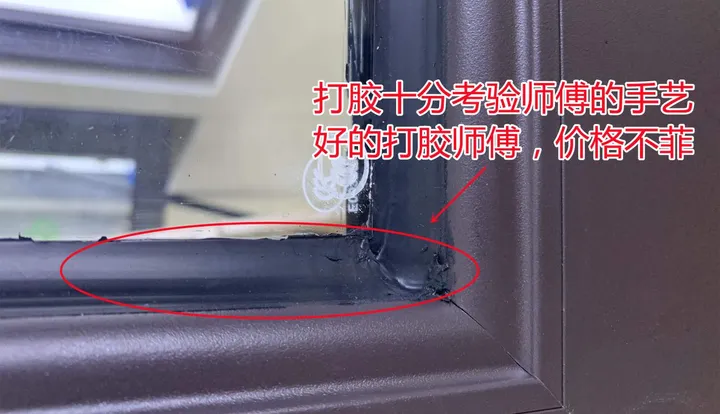

打胶非常考验安装师傅的手艺，是不可控因素
安装高层，师傅还需要探出身体去打，比较危险
北方天气寒冷地区，无论打多贵的胶，不出3年肯定开裂。根据实验室数据温度在-9℃，硅酮胶热胀冷缩比有1:3的伸缩变化。

而胶条就能够规避以上问题，但也有其缺点，就是水密性不如打胶。

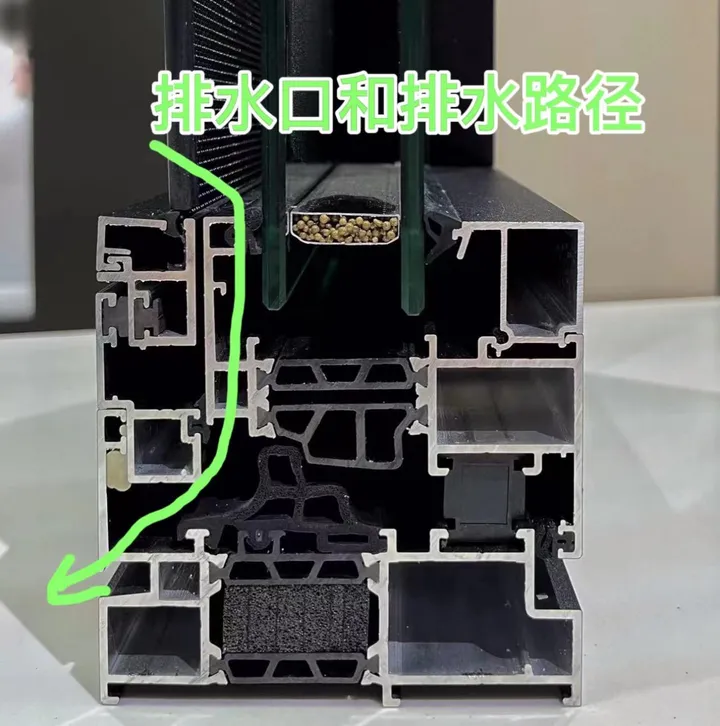

台风多雨天气地区，在看截面时，注意看好排水路径，可以让商家给你讲讲：排水孔怎么开？水是如何排出型材外？

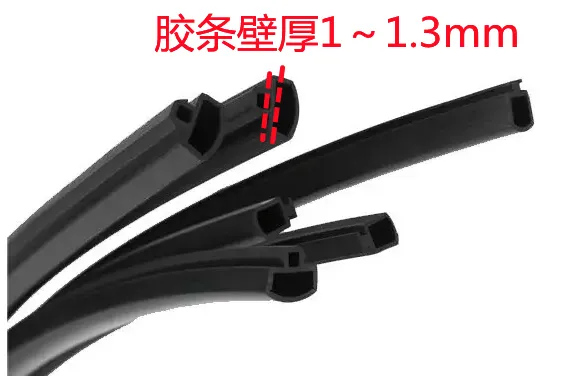

这2处胶条必须要有一定的厚度，保证与窗框和玻璃间的有效弹性，形成胶条挤压型材和玻璃的状态。一般建议胶条壁厚1～1.3mm，遇恶劣天气时才能避免型材和玻璃间形成缝隙导致漏风和渗水。

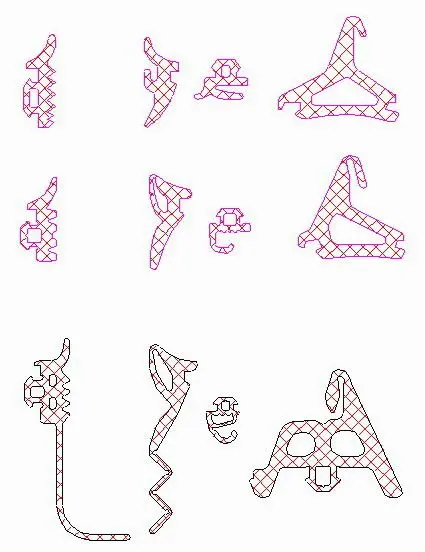

整个门窗各处的密封条，在设计时也应该配有不同形状的胶条来达到最佳密封性能，如果都是一个形状，不可取。

从隔热条设计看保温隔热性

在断桥铝系统窗型材中，对门窗保温隔热性影响最大的当然非隔热条莫属。

可以通过隔热条的形状、宽度、厚度、排列设计、加工工艺来判断，这部分内容，我下面这个连接里详细讲过了，就不多赘述了。

这里再补充一点，保温隔热性能和密封也分不开，所以上述提高密封性的措施也可以提高保温隔热性。

从型材看抗风压性

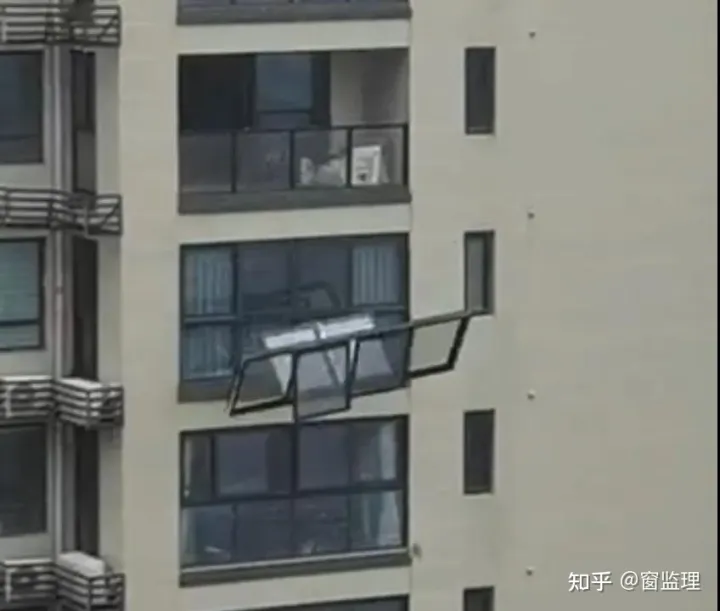

选窗千万条，安全第一条，抗风压就关系到门窗的安全性。

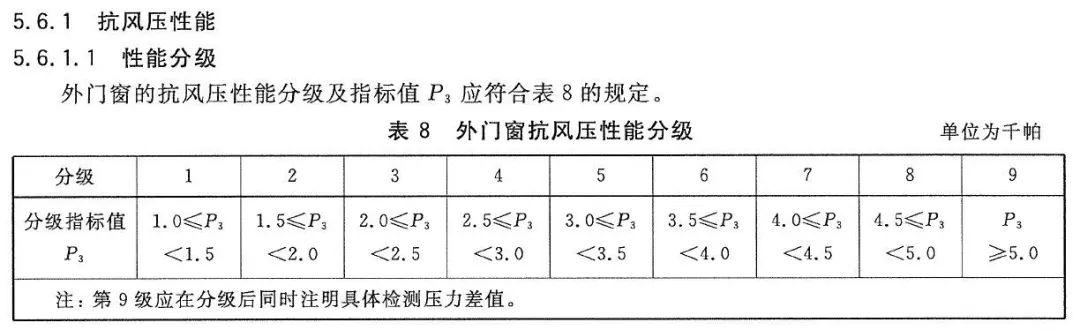

抗风压性能一共分为9个等级，等级越高，抗风压能力就越强。

但并不是9级抗风压，能抗9级台风吗。门窗的抗风压性能9级，意味着其可以承受5000pa以上的风压，这差不多是12级台风的指标。

地处台风风口，又是高层，抗风压至少5级以上。

提到抗风压性能，首先想到的就是型材。

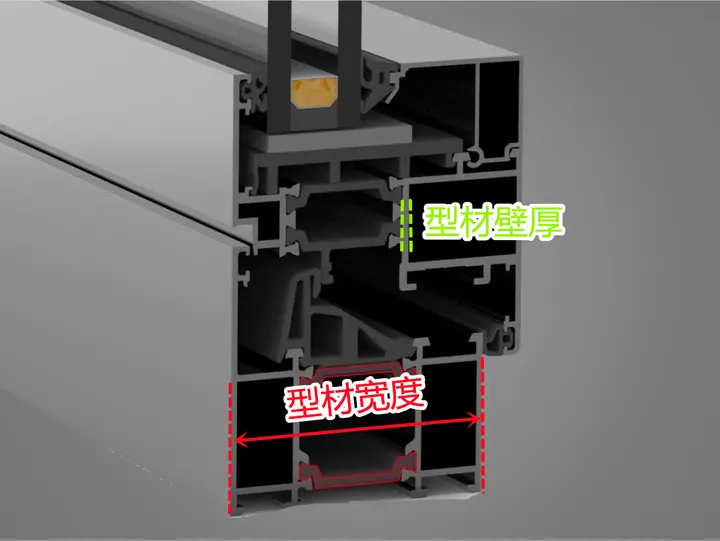

在铝材合格的情况下，型材壁厚和宽度是保障抗风压性能的根基。

型材壁厚，目前国家强制执行标准是1.4mm，建议执行标准是1.8mm。宽度建议至少70及以上，北京建筑节能标准里已经淘汰了75以下系列了。

在这个基础上，再来看结构。

1.是否有加强筋

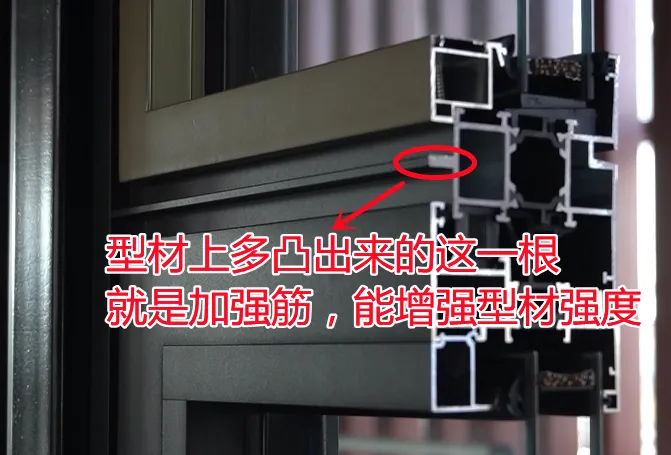

增强型材强度比较常见的方法是增加加强筋，正如下图，凸出来一根型材。它的原理很简单，你想想看，一根筷子是不是很轻松就能折断了，但是当两根筷子合在一起时，就需要费点劲才能折断。

加强中挺也是这个原理，不过加强中挺属于增配项，不在今天讨论范围。

2.是否合理增强支撑部位

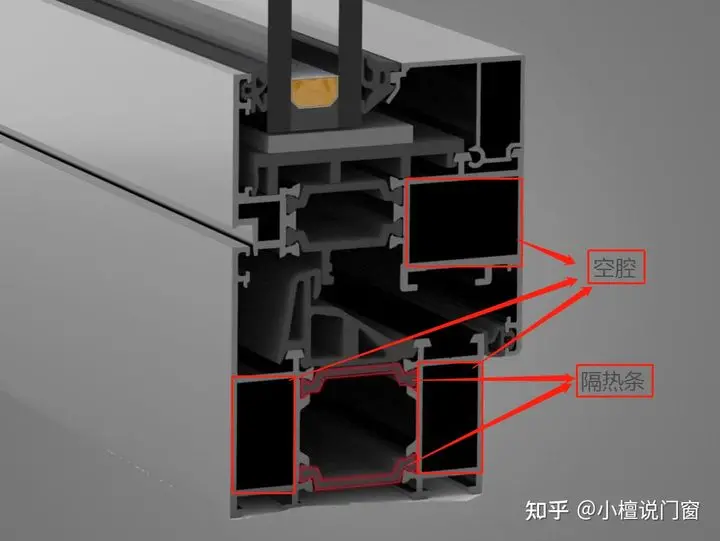

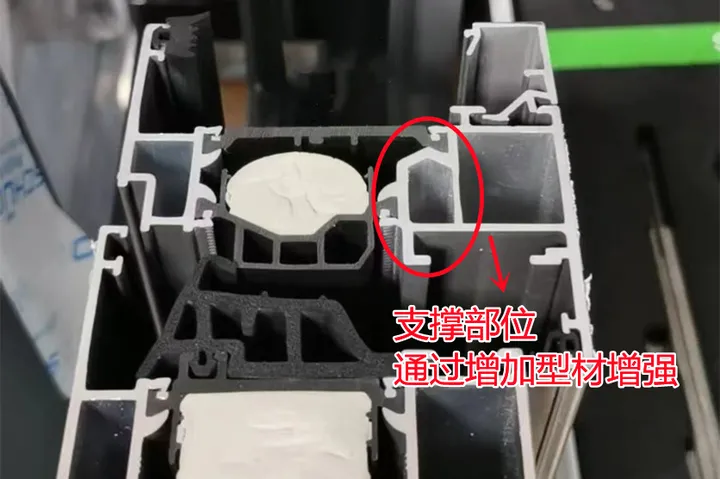

类似下图，做了很宽的隔热条，就将上下隔热条设计成不等宽，增加一个腔体来增强这部分支撑力，达到保温隔热与安全性的平衡。

3.合理配置压线形状

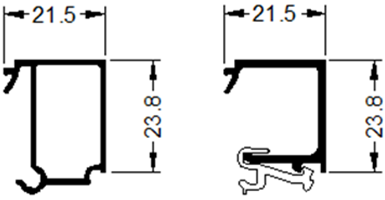

当玻璃较大或较重时，必须考虑压线的设计，下面图中左边闭腔结构的压线强度明显要好于右边开敞结构的压线，防止玻璃受正风压时压迫压线产生较大变形、玻璃向室内侧产生较大位移，如果玻璃内移与外侧胶条产生缝隙也会影响门窗的水密性和气密性。

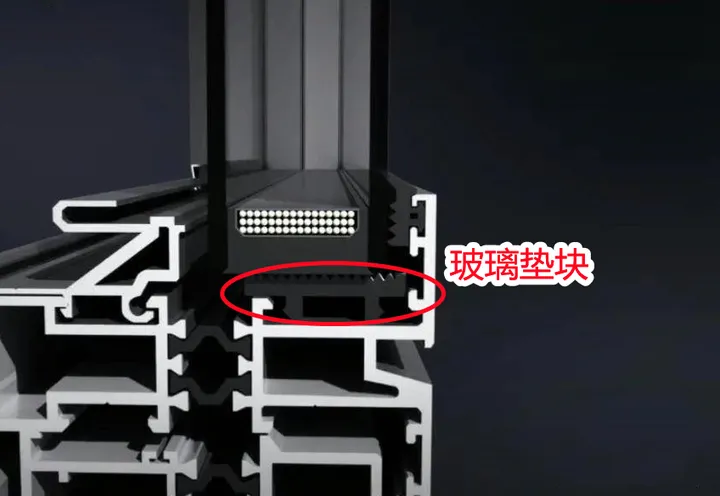

4.是否有玻璃垫块

玻璃垫块虽然只是小小的一个塑料块，但却在窗户中起到非常重要的作用，能均匀分散玻璃的重量和防止型材与玻璃直接接触。

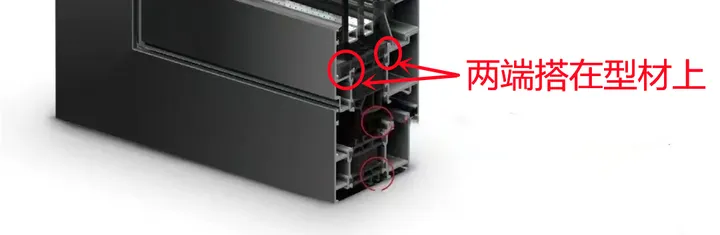

垫的位置也很有讲究，两端受力需要在型材上，不能将重量往隔热条上偏，会将隔热条压断。

这个垫块是在安装的时候垫上去的，很多商家在展示样角时，不垫玻璃垫块，这时候可以问问商家：这个位置玻璃和型材直接接触了，怎么处理？如果商家回答用玻璃垫块，那就继续问装这个垫块有什么要求？

从结构看隔音性

对隔音影响最大的是玻璃，我之前也出过专门的文章讲隔音，可以看下面连接。

在型材截面上就两点：

1. 选用多腔体的结构，增加声音从窗框中传播的损耗，防止声音从空腔向内传播。

腔体内填充隔音棉，它能起到吸音作用。有些商家为忽悠业主，说隔音棉没有用，这是不对的，纯属找借口。
